結(jié)構(gòu)鋼螺栓

(1) 30CrMnSiA螺栓

A. 30CrMnSiA螺栓，調(diào)質(zhì)金相組織為回火索氏體，見(jiàn)圖5-1。

圖5-1 30CrMnSiA螺栓調(diào)質(zhì)后的金相組織

B. 30CrMnSiA螺栓熱處理工藝

淬火：鹽浴加熱，900℃ 10min

回火：堿浴或硝鹽浴加熱，500℃ 40min，水冷

(2) 40CrNiMoA螺栓

A. 40CrNiMoA螺栓調(diào)質(zhì)金相組織為回火索氏體，見(jiàn)圖5-2。

圖5-2 40CrNiMoA合金螺栓調(diào)質(zhì)金相組織400×

B. 40CrNiMoA螺栓熱處理工藝

淬火：鹽浴加熱，850℃ 10min，油冷

回火：堿浴加熱，530℃ 40min，水冷

(3) 18Cr2Ni4WA螺栓

A. 18Cr2Ni4WA螺栓產(chǎn)品金相組織為回火索氏體，見(jiàn)圖5-3(a,b)。

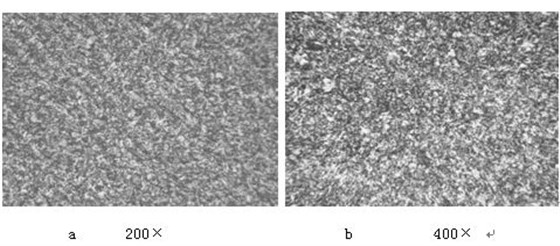

圖5-3 18Cr2Ni4WA螺栓調(diào)質(zhì)金相組織

B. 18Cr2Ni4WA螺栓熱處理工藝

淬火：真空爐加熱，860℃×60min，油冷

回火：真空爐加熱，550±20℃×120min，氣冷

(4) ML16CrSiNiA螺栓金相組織和熱處理工藝

A. ML16CrSiNiA螺栓金相組織為回火索氏體，見(jiàn)圖5-6。

B. ML16CrSiNiA螺栓熱處理工

淬火：真空爐加熱，925℃ 80min，油冷

回火：真空爐加熱，460℃ 120min，油冷
