姬浩1，劉國(guó)光2
（1．中航工業(yè)一飛院，西安710089；2．中航工業(yè)西安飛機(jī)工業(yè)（集團(tuán)）有限責(zé)任公司，西安710089）
摘要：采用孔擠壓方法對(duì)含孔的7A85鋁合金鍛件進(jìn)行了強(qiáng)化，對(duì)比分析了孔擠壓前后試樣的疲勞壽命；通過(guò)掃描電鏡、透射電鏡以及X射線應(yīng)力儀等研究了擠壓前后試樣的疲勞斷口形貌、顯微組織變化以及孔表層的殘余應(yīng)力場(chǎng)。結(jié)果表明：采用5.3％的擠壓過(guò)盈量可達(dá)到最佳強(qiáng)化效果，其疲勞壽命是擠壓強(qiáng)化前的11倍；孔擠壓強(qiáng)化后，試樣在強(qiáng)化層處產(chǎn)生位錯(cuò)纏結(jié)及殘余壓應(yīng)力，可有效延緩疲勞裂紋的擴(kuò)展，從而提高試樣的疲勞壽命，壓應(yīng)力層深度約為4.7mm，最大殘余壓應(yīng)力出現(xiàn)在距孔邊約1mm處，其值為-319 MPa。
關(guān)鍵詞：7A85鋁合金鍛件；孔擠壓；疲勞壽命中圖分類號(hào)：TG146文獻(xiàn)標(biāo)志碼：A文章編號(hào)：1000-3738（2015）-06-0025-04
Effects of Cold Hole Expansion on Microstructure andFatigue Property of 7A85 Aluminum Alloy Forging
JI Hao',LIU Guo-guang
(1.The First Aircraft Institute,Xi'an 710089,China;2.AVIC Xi'an Aircraft Industry(Group)Company Ltd.,Xi'an 710089,China)
Abstract: Hole expansion was employed to strengthen 7A85 aluminum alloy forging with holes.Thefatigue lives of specimens before and after hole expansion were analyzed by comparison.The fatigue fracture,microstructure and residual stresses before and after hole expansion were studied by scanning electron microscopy,transmission electron microscopy and X-ray diffraction.The results show that the specimens with the shrink value
of 5.3% obtained the best effect of strengthening, whose fatigue life was 11 times as long as that before hole
expansion.The residual compressive stress and dislocation cell structure were found in the strengthened layer after
hole expansion, which can retard the fatigue crack growth rate, and then prolongs the whole fatigue life of the
specimen.The depth of strengthening layer was about 4.7 mm, and the maximum residual compressivestress of-319 MPa was observed where was 1 mm away from the border of holes.
Key words: 7A85 aluminum alloy forging; hole expansion; fatigue life
1 試樣制備與試驗(yàn)方法
試驗(yàn)材料為220mm厚經(jīng)T7452熱處理的國(guó)強(qiáng)化基礎(chǔ)上進(jìn)行的。產(chǎn)新型高強(qiáng)高韌7A85鋁合金自由鍛件，其化學(xué)成

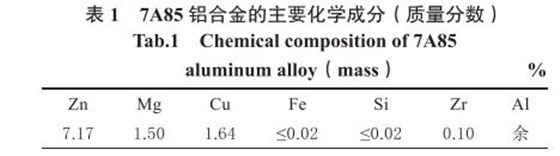

分見(jiàn)表1。鍛件通過(guò)三鐓三拔工藝成形，開(kāi)鍛溫度.5x1053.0x10為410～440℃，終鍛溫度不低于350℃，然后再經(jīng)過(guò)T7452熱處理（淬火溫度為470～475℃，保溫30 min；第一級(jí)時(shí)效溫度為120～123℃，保溫4h；15x10°第二級(jí)時(shí)效溫度為157～160℃，保溫8h）。得到1.0x107A85-T7452鋁合金的σ。不小于475 MPa，σo．2不小于5.0x10-未擠壓
于425 MPa，8不小于10％。

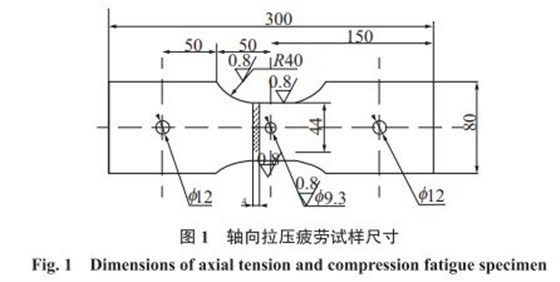

在壓力機(jī)上通過(guò)不同直徑的擠壓棒進(jìn)行孔擠位于孔內(nèi)壁與疲勞試樣表面相交處，在距疲勞源壓實(shí)現(xiàn)帶孔7A85-T7452合金的孔擠壓強(qiáng)化，沖擊功11.8 J，氣壓0.5MPa，初孔直徑為9.3mm，擠壓過(guò)盈量分別為0,0.2,0.3,0.4,0.5,0.6,0.7mm。隨后從孔擠壓強(qiáng)化后合金上沿縱向取樣，并進(jìn)行軸向拉壓疲勞試驗(yàn)，通過(guò)疲勞試驗(yàn)得到最優(yōu)化的孔擠壓工藝參數(shù)。孔擠壓疲勞試樣的形狀和尺寸見(jiàn)圖1。軸向拉壓疲勞試驗(yàn)在MTS810型疲勞試驗(yàn)機(jī)上進(jìn)行，室溫，加載應(yīng)力為240 MPa，應(yīng)力比R＝0.1，頻率f＝5～6 Hz，加載應(yīng)力omax＝250 MPa。采用JEM 2010型透射電鏡觀察7A85合金的位錯(cuò)組態(tài)變化情況，利用Quanta600 型掃描電鏡觀察疲勞源位置及疲勞斷口形貌，并測(cè)量疲勞條帶寬度隨裂紋擴(kuò)展的變化情況；
利用X-350型X射線應(yīng)力儀分析殘余應(yīng)力分布，測(cè)試條件為銅靶K。射線，衍射晶面為｛211｝。

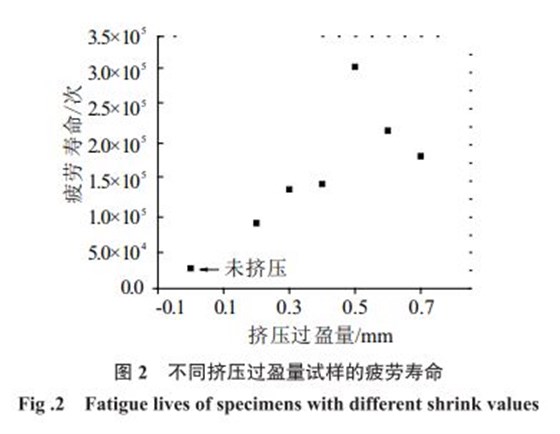

壽命是擠壓過(guò)盈量為0（未擠壓）時(shí)的11倍。以下分析都是在擠壓過(guò)盈量為0.5mm的較優(yōu)工藝孔擠壓
試驗(yàn)材料為220mm厚經(jīng)T7452熱處理的國(guó)強(qiáng)化基礎(chǔ)上進(jìn)行的。
2.2 對(duì)疲勞斷口形貌的影響
由圖3可以看到，孔擠壓強(qiáng)化前試樣的疲勞源在壓力機(jī)上通過(guò)不同直徑的擠壓棒進(jìn)行孔擠位于孔內(nèi)壁與疲勞試樣表面相交處，在距疲勞源0.5mm處存在疲勞條帶，疲勞裂紋延伸到距疲勞源9mm處時(shí)，疲勞條帶消失，出現(xiàn)韌窩形貌，說(shuō)明裂紋擴(kuò)展至瞬斷區(qū)。由圖4可見(jiàn)，孔擠壓強(qiáng)化以后，疲勞源移至孔內(nèi)壁處，在距疲勞源0.5mm處有較為清晰的
孔擠壓強(qiáng)化前疲勞條帶，疲勞裂紋擴(kuò)展區(qū)延伸到距疲勞源11mm處時(shí)進(jìn)入瞬斷區(qū)。
從圖5可以看出，在疲勞裂紋擴(kuò)展初期，孔擠壓強(qiáng)化前后疲勞條帶寬度相當(dāng)；在距疲勞源0.5mm處，擠壓強(qiáng)化前的疲勞條帶寬度為0.135μm，而孔擠壓強(qiáng)化后的疲勞條帶寬度為0.165 μm；隨著疲勞裂紋繼續(xù)擴(kuò)展，孔擠壓強(qiáng)化前后疲勞條帶寬度的差距加大，在距疲勞源3mm處時(shí)，擠壓強(qiáng)化前，疲勞條帶寬度為1.114 μm，而擠壓強(qiáng)化后，疲勞條帶寬度僅為余應(yīng)力主要表現(xiàn)為殘余壓應(yīng)力，其深度為4.7mm；0.224 μm。
2.3 對(duì)顯微組織的影響

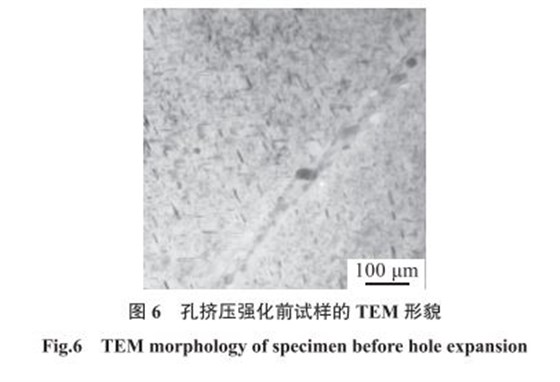

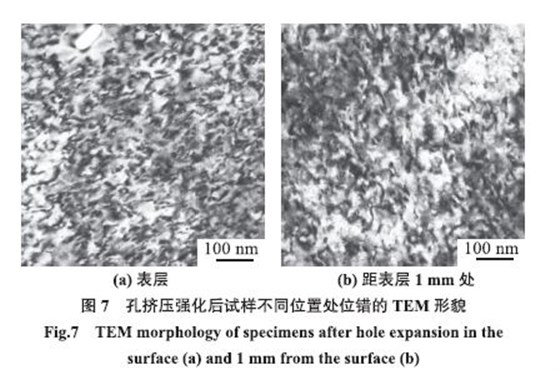

圖6中可以看出，孔擠壓強(qiáng)化前試樣在晶帶軸疲勞斷口下、晶內(nèi)彌散分布著細(xì)小的針狀及盤(pán)狀析出相（η＇相），晶界為粗大的η相。從圖7中可以看出，擠壓強(qiáng)化后試樣晶體內(nèi)部均產(chǎn)生大量的位錯(cuò)，并纏結(jié)在一起形成位錯(cuò)胞狀結(jié)構(gòu)?？讛D壓強(qiáng)化使晶體內(nèi)部產(chǎn)生大量的位錯(cuò)結(jié)構(gòu)，并且位錯(cuò)密度隨強(qiáng)化層深度的增加而降低。
2.4 對(duì)殘余應(yīng)力的影響
從圖8可以看出，孔擠壓強(qiáng)化后試樣沿層深的殘最大殘余壓應(yīng)力出現(xiàn)在距表面1mm處，其值為319 MPa。說(shuō)明，孔擠壓強(qiáng)化后在強(qiáng)化層內(nèi)形成殘余應(yīng)力，可以起到降低外加交變載荷中瞬時(shí)拉應(yīng)力的作用，從試樣的疲勞性能，且采用5.3％擠壓變形量擠壓的效而延長(zhǎng)裂紋萌生時(shí)間。并且在裂紋擴(kuò)展過(guò)程中，減緩果最佳，與未擠壓試樣比較，疲勞壽命提高了11倍。了裂紋的擴(kuò)展，進(jìn)而延長(zhǎng)了裂紋擴(kuò)展時(shí)間，提高了疲壽命。
3結(jié)論
（1）孔擠壓強(qiáng)化可明顯提高7A85鋁合金鍛件可以起到降低外加交變載荷中瞬時(shí)拉應(yīng)力的作用，從試樣的疲勞性能，且采用5.3％擠壓變形量擠壓的效而延長(zhǎng)裂紋萌生時(shí)間。并且在裂紋擴(kuò)展過(guò)程中，減緩果最佳，與未擠壓試樣比較，疲勞壽命提高了11倍。
（2）孔擠壓強(qiáng)化使試樣強(qiáng)化層內(nèi)產(chǎn)生很高的殘
提高了晶體內(nèi)的位錯(cuò)密度，從而延長(zhǎng)了裂100紋萌生及裂紋擴(kuò)展時(shí)間，最終使其疲勞壽命得到提高；壓應(yīng)力層深度約為4.7mm，最大殘余壓力出現(xiàn)0-100在距孔邊約1mm處，其值為-319 MPa。
（文章來(lái)源：材料與測(cè)試網(wǎng)-機(jī)械工程材料）
