摘 要:某６６０MW 高壓加熱器的筒體接管角焊縫在焊接過程中發生開裂并擴展至筒體母材.對其進行了宏觀檢驗、硬度測試、金相檢驗、掃描電鏡及能譜分析,以分析開裂原因.結果表明:接管與筒體角焊縫根部成形不良,存在夾渣氣孔等焊接缺陷;在焊接應力、結構拘束應力的作用下,焊接缺陷處產生應力集中,裂紋從此處萌生并擴展開裂.采用了與筒體返修開口尺寸匹配的整體鍛件返修方案,強度計算滿足設計要求,并一次返修合格。

關鍵詞:高壓加熱器;接管;角焊縫;裂紋;缺陷;返修

中圖分類號:TG４０１ 文獻標志碼:B 文章編號:１００１Ｇ４０１２(２０１７)０７Ｇ０５１９Ｇ０５

ReasonAnalysisonCrackingoftheFilletWeldingSeamofthe６６０MWHighPressureHeaterNozzleRENXiaohu,CHENMing,XIEXiaoyuan,PENGFangfang,XIAODongping

(DongfangBoilerGroupCo．,Ltd．,DongfangElectricCorporation,Deyang６１８０００,China)

Abstract:Thefilletweldingseamofthe６６０MWhighpressureheaternozzlecrackedandthecracksextendedtothebase materialofthecylinderintheprocessofwelding．Theweldseamwasexaminedbymacrographicexamination,hardnesstesting,metallographicexamination,scanningelectronmicroscopeandenergyspectrumanalysistoanalyzethecrackingreasons．Theresultsshowthat:theformationwasbadatthefilletweldrootofthenozzleandcylinder,andtherewereweldingdefectssuchasslag,porosityandsoon;undertheactionofweldingstressandstructuralrestraintstress,stressconcentrationgeneratedonthepositionofweldingdefects,whichledtocrackinitiationandpropagation．Theintegralforgingschemewhichmatchedwiththerepairinggapofthecylinder

wasadopted,andtheforgingstrengthcalculationcouldmeetthedesignrequirementsandtherepairhadbeensuccessfullydoneatthefirsttry．

Keywords:highpressureheater;nozzle;filletweldingseam;crack;defect;repair

高壓加熱器是利用來自汽輪機的抽汽加熱鍋爐給水,使給水達到所要求的溫度,從而提高電廠的熱效率和保證機組出力,同時確保機組高效、安全、經濟運行[１].

某６６０ MW 高壓加熱器在焊接筒體接管角焊縫過程中,發現接管邊上筒體母材有貫穿性裂紋.

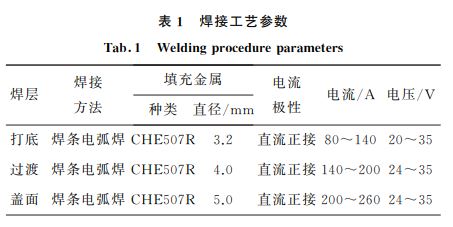

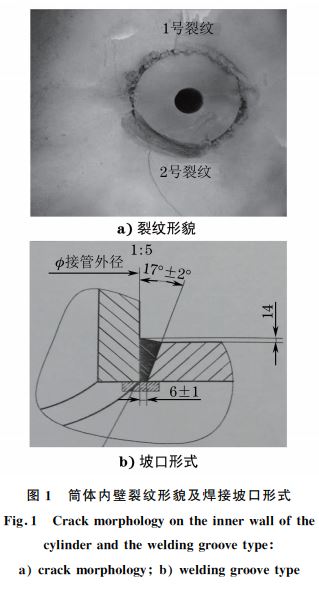

從筒體內部看到的裂紋形貌如圖１a)所示,兩條裂紋分別編 號 為 １ 號 和 ２ 號,１ 號 裂 紋 內 壁 長 度 約１００mm,２號裂紋內壁長度約１７０ mm.筒體母材材料為SAＧ５１６Gr７０鋼板,壁厚為１２０ mm,接管材料為 １６MnII鋼 鍛 件,規 格 為 外 徑 １６５ mm、內 徑４５mm.筒體和接管的坡口形式見圖１b),坡口采用氣割開孔,并采用砂輪打磨坡口使其呈現金屬光澤.接管焊接采用手工焊,焊條材料為 CHE５０７R(標 準 牌 號 NB/T ４７０１８ E５０１５),焊 條 在 ３５０~４００ ℃下烘干１~１．５h,焊接工藝參數見表１,焊后立即進行焊后熱處理(２００~２５０ ℃,２~３h),筒體母材、接管、焊條均經入廠驗收合格.

為了查明筒體裂紋產生的原因,確保后續返修成功,避免再次出現同類問題,筆者對筒體裂紋區域取樣進行了理化檢驗和分析。

１ 理化檢驗

１．１ 宏觀檢驗

選?。碧?hào)裂紋作為研究對象,分析裂紋的產生原因.取下的裂紋試樣內壁形貌如圖２所示,試樣包含接管、角焊縫和筒體,以及起始于角焊縫并終止于筒體母材的裂紋.

圖２ １號裂紋試樣形貌

Fig.２ MorphologyofNo.１crackspecimen

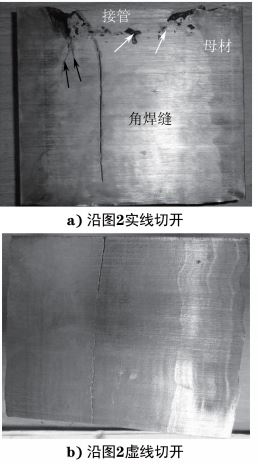

將圖２所示裂紋試樣沿白色實線切開,對切開的截面進行打磨并酸蝕,形貌如圖３a)所示.可以看出:左邊存在兩處起源于角焊縫根部的細小裂紋,見圖３a)中黑色箭頭所指;角焊縫根部存在大量夾渣、氣孔等缺陷,見圖３a)中白色箭頭所指;另外還有一條幾乎貫穿角焊縫的裂紋,應當為１號裂紋的延伸.將圖２所示裂紋試樣沿白色虛線切開,可見其截面上存在一條沿筒體母材厚度方向的貫穿性裂紋,如圖３b)所示,該裂紋為１號裂紋在母材上的延伸裂紋.

圖３ １號裂紋試樣解剖后的截面形貌

Fig.３ SectionmorphologyofNo.１crackspecimenafterdissection

a cutalongthesolidlineofFig.２

b cutalongthedottedlineofFig.２

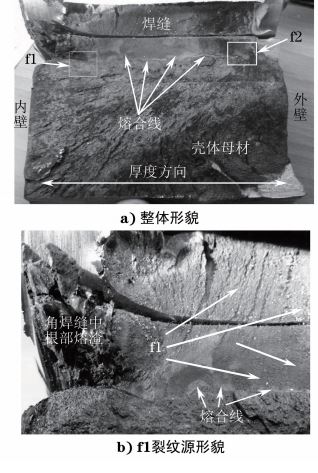

將圖３所示裂紋打開,再按原位置拼接,斷口形貌如圖４a)所示.根據斷口形貌,可以判斷裂紋的擴展方向,其中標示f１和f２兩處裂紋源,f１位于角焊縫根部,距離筒體內壁約２０mm.f１局部形貌見圖４b),可以看出裂紋從角焊縫根部f１處萌生后沿角焊縫向筒體外壁方向擴展,擴展方向如圖４b)中白色箭頭所示.f２位于筒體母材與角焊縫的熔合線位置,距離筒體外壁約１９mm.筒體母材與角焊縫的熔合線呈現出類似剪切唇的“突變”式臺階,可以看出,裂紋從f２處在筒體母材內從外壁沿內壁方向擴展.從上述觀察結果判斷,裂紋源為f１處,在焊縫內向外壁方向擴展,在f２處發生轉折,擴展至筒體母材.

圖４ １號裂紋斷口形貌

Fig.４ FracturemorphologyofNo.１cracka overallmorphology b morphologyofthef１cracksource

１．２ 硬度測試

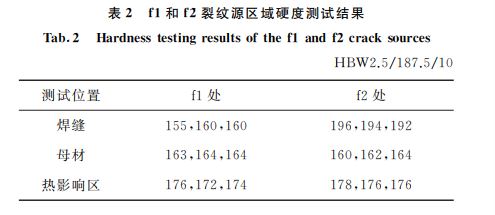

從f１和f２裂紋源位置取樣,對焊縫、母材、熱影響區分別進行硬度測試,結果如表２所示.對比

f１和f２兩處裂紋源位置的硬度,可以看出兩處位置的母材及熱影響區的硬度基本一致,但f１處的焊縫硬度遠低于f２處的.這是由于f１位置為打底焊,需要預熱１００~１５０ ℃,焊接后焊縫金屬冷卻較慢;f２位置為蓋面焊道,焊后冷卻較快,因而f２位置焊縫硬度較高.表２ f１和f２裂紋源區域硬度測試結果。

１．３ 金相檢驗

在f１裂紋源位置制取金相試樣,采用４％(體積分?jǐn)?shù))硝酸酒精溶液進行侵蝕,微觀組織形貌如圖５所示.焊縫及熱影響區組織為鐵素體＋珠光體,熱影響區組織中的珠光體相對較多,與焊縫及熱影響區的硬度相匹配.

１．４ 掃描電鏡及能譜分析

圖５ 焊縫及熱影響區的顯微組織形貌

Fig.５ Microstructuremorphologyoftheweldingseamandheheataffectedzonea weldingseam b heataffectedzone

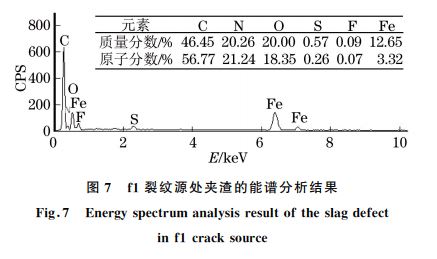

如圖６所示,可以看出f１裂紋源處有異物存在.對該異物進行能譜分析,結果如圖７所示,結果表明其含有較多碳、氮、氧、硫元素,可以判定該異物為夾渣類缺陷.夾渣出現的位置易形成裂紋源,導致在其周圍形成解理斷口,使焊接接頭開裂失效[２].

Fig.６ Morphologyofthef１cracksourcea macromorphology b slagdefectinthecracksource
