緊固件疲勞斷裂失效分析

來源：國檢檢測 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-06-09 15:23:57【大中小】

緊固件發生疲勞斷裂的原因有很多，而常見的斷裂失效分析原因可以通過對檢測樣件的觀察很方便的概括出來。下面的一些常見緊固件斷裂失效原因介紹希望能夠給大家提供一些幫助。

（1）42CrMo鋼固定螺栓疲勞斷裂

42CrMo鋼固定螺栓在使用中斷裂，螺栓斷面存在大量疲勞弧線，裂紋擴展區疲勞條帶明顯，屬疲勞斷裂，見圖7-83。

（2）40Cr鋼螺栓疲勞斷裂

汽車輪轂螺栓斷口起始部位平坦光滑細致，擴展區有典型的疲勞弧線，瞬斷區斷口較粗糙，屬于疲勞斷裂，見圖7-84。

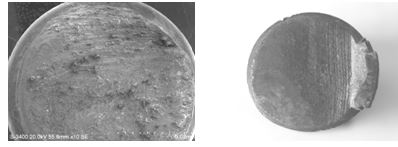

42CrMo疲勞斷裂斷口形貌、40Cr鋼疲勞斷裂斷口形貌

圖 7-83 42CrMo疲勞斷裂斷口形貌圖7-84 40Cr鋼疲勞斷裂斷口形貌

（3）結構鋼螺栓疲勞斷裂斷口

A. 8.8級40Cr鋼六角頭螺栓疲勞斷裂，見圖7-85。

B. 10.9級42CrMo鋼彩鋅螺栓疲勞斷裂,見圖7-86。

C. 10.9級42CrMo鋼雙頭螺柱疲勞斷裂，見圖7-87。

8.8級40Cr鋼六角頭螺栓疲勞斷裂

圖7-85 7-858.8級40Cr鋼六角頭螺栓疲勞斷裂

10.9級42CrMo鋼彩鋅螺栓疲勞斷裂

7-86 10.9級42CrMo鋼彩鋅螺栓疲勞斷裂

10.9級42CrMo鋼雙頭螺柱疲勞斷裂

圖7-87 10.9級42CrMo鋼雙頭螺柱疲勞斷裂

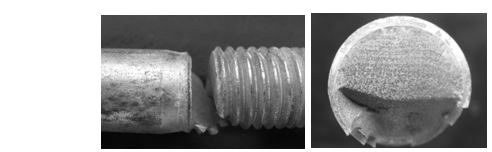

六角頭螺栓疲勞斷裂斷口形貌，彩鋅螺栓疲勞斷裂斷口形貌

圖7-85 六角頭螺栓疲勞斷裂斷口形貌圖7-86 彩鋅螺栓疲勞斷裂斷口形貌

（5）35CrMo鋼車輛螺栓疲勞斷裂

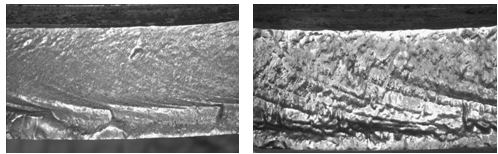

8.8級35CrMo鋼螺栓裝機后車輛行駛約幾萬公里后發現在螺紋牙底處斷裂，斷口無明顯塑性變形，斷面較為光亮、斷口平整, 無明顯腐蝕產物，斷面可見明顯的疲勞弧線（箭頭處），為疲勞斷裂，見圖7-90。

疲勞斷裂斷口形貌
