特種鋼螺栓裂紋材料金相分析
35鋼六角螺栓原材料表面裂紋
35鋼六角法蘭面螺栓法蘭面冷鐓開裂，經(jīng)檢查發(fā)現(xiàn)因原材料有小的表面裂紋，在冷鐓時法蘭面變形較大而擴大，原材料表面小裂紋缺陷，見圖8-82。
40Cr鋼螺栓因硫化物夾雜引起的內(nèi)部裂紋
40Cr鋼螺栓抗拉強度低，檢查發(fā)現(xiàn)由內(nèi)部存在較大的硫化物夾雜，在應(yīng)力的作用下發(fā)展為裂紋。
螺栓硫化物夾雜的拋光試樣,見圖8-83；
試樣腐蝕后見圖8-84、圖8-85、圖8-86。

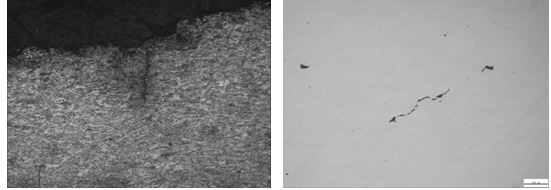

圖8-82 螺栓的原材料表面小裂紋 圖8-83 硫化物夾雜

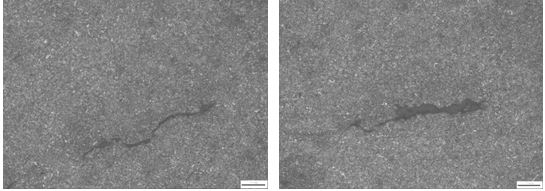

圖8-84 硫化物夾雜及內(nèi)裂紋 圖8-85 硫化物夾雜及內(nèi)裂紋
下一篇：特種緊固件螺母表面裂紋金相分析
上一篇：六角頭螺栓折疊裂痕金相分析
浙公網(wǎng)安備 33042402000106號
